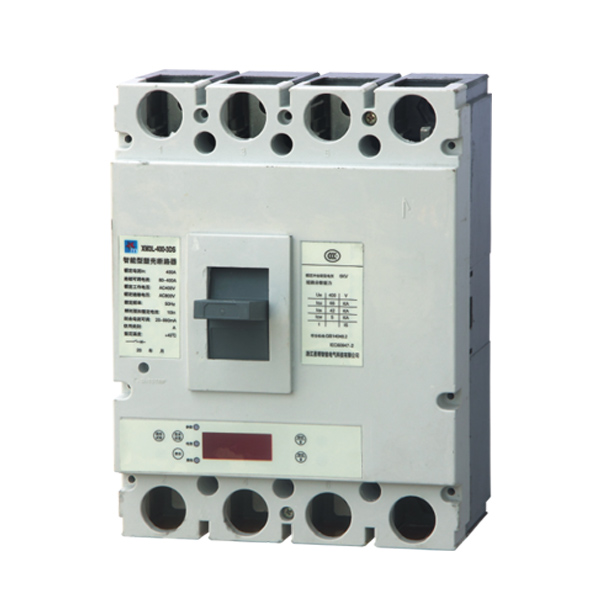

XM3L系列智能漏電斷路器，采用先進的數控技術對電機的短路、堵轉、過載、欠載、漏電等故障予以保護，并具有測量、操作控制、診斷維護、報警輸出等功能；本裝置功能強大，一機多用，可代替電流表、電流變送器、熱過載繼電器、時間繼電器、漏電繼電器等。人機界面清晰，可操作性好，檢測精度高，保證動作的準確性和可靠性。
適用于化工、石化、建材、冶金、市政、環保、電力等工業電動機及三相電力饋電系統。
型號及其含義
主要特點
●采用高性能、低功耗數字電路，運算速度高、性能穩定。
●整機模體積小，安裝方便。
●采用數字處理技術，測量精度高、線性度好、故障判斷速度快，精確可靠。
●高清LED顯示，參數設置與故障顯示直觀方便。
●一機多用化，可代替電流表、電流變送器、熱過載繼電器、時間繼電器、漏電繼電器等。
技術參數
額定工作電壓Un：AC220V 50Hz/AC380V 50Hz
額定工作電流 le： 可在下表所示的允許范圍內任意設置。
●過流保護功能
額定動作電流值可在上表中"額定保護電流le設置范圍"內任意設置。
出廠默認為ln過流反時限保護曲線代碼：1~6可設。
當電流值大于過流保護設置值時，保護裝置按動作特性曲線動作。
過流反時限故障延時動作時間表：
注：表中l(wèi)w為工作電流，ln為額定動作電流。
●堵轉保護：
當電動機運行電流大于5倍的額定保護電流Ie時，保護裝置在1秒內動作。
●短路保護：
當電動機運行電流大于8倍的額定保護電流Ie時，保護裝置在1秒內動作。
●漏電保護：
漏電保護值可在20~999mA可設，出廠默認為100mA當漏電流值大于設定值時，保護裝置在1秒內動作。
●斷/缺相保護：
當電動機運行時，有一相或兩相電流為零，則保護裝置在1秒內動作。
●故障屏蔽字：
●電氣參數/氣候條件
主要功能
設定功能：額定保護電流le、過流曲線代碼、漏電動作電流、故障屏蔽模式控制字可設。
保護功能：斷相保護、過流反時限保護、堵轉保護、短路保護、漏電保護。
顯示功能：循環或定向顯示A、B、C相電流、漏電電流；按鍵查詢故障記錄數據；按鍵顯示設置參數。
故障記錄功能：可連續記錄最近10次的故障狀態、故障數據。
操作說明
◇參數設置
持續按下"設置鍵"3秒，所有指示燈點亮，數碼管按"參數設置表"所示序號顯示。
操作按鍵，進行參數設置。
其中："設置鍵"按"參數設置表"順序遞加選擇操作項目
"數據鍵"修改閃爍位的數據（每按一次數字加1，0~9循環）
"移位鍵"閃爍選擇所要修改的數據位
"復位鍵"保存設置參數并退出參數設置，投入正常監測狀態。
● 參數設置表
◇參數查詢
按下“設置鍵”，參數指示燈點亮，按“參數設置表”所示序號查詢參數。
其中：“數據鍵”遞增選擇參數序號
“移位鍵”遞減選擇參數序號
“復位鍵”退出參數查詢，投入正常監測狀態。
當20秒內無按鍵操作，則自動退出“參數設置”狀態。
◇實時數據顯示
數碼管循環顯示當前實時三相電流值、漏電電流值。
生故障時，發光管顯示故障狀態，數碼管顯示故障數據。當有多項故障同時發生時，
數碼管以秒間隔循環顯示各故障狀態及故障值。
顯示面板
安裝及接線
接線圖
產品外形及安裝尺寸圖與XM1一樣
外置端子連接示意圖：
注意事項
安裝線路環境應符合GB13955-2005對低壓電網的要求。
漏電保護器投入運行后，應每月至少作漏電試驗一次，并做好實驗記錄。
本產品不對相間、相零之間的觸漏電提供保護。
